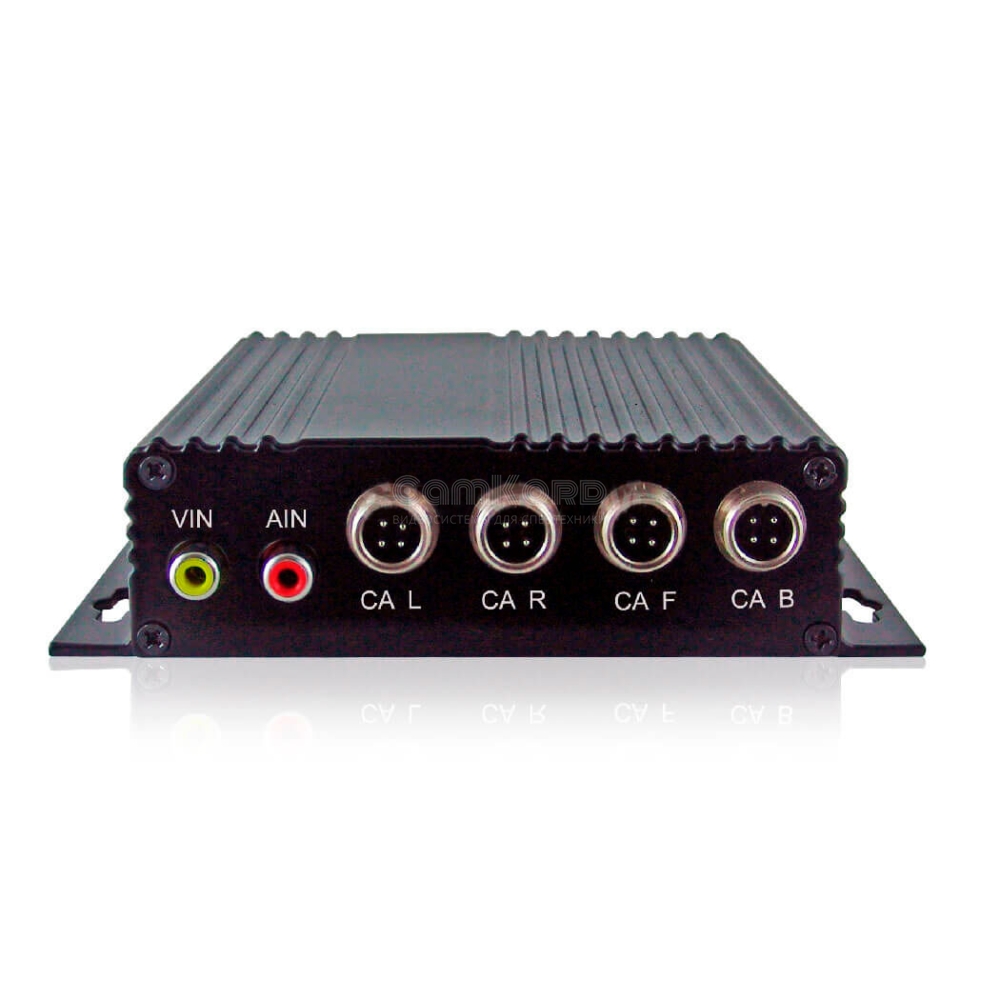

MU318. Блок управления 4 видеокамерами

Особенности

• Возможны одиночные, двойные, тройные, четверные, тройные, Y-образные изображения и функции «картинка в картинке»
• Четыре входа камеры с током 300 мА каждый
• Один вход DVD-AV и два видеовыхода
• Эффект изображения, громкость и функцию зеркального / нормального изображения для каждой камеры можно настроить отдельно
• Приоритет для функции нескольких изображений может быть установлен
• Относительные камеры могут быть подключены к проводу триггера
• Имя камеры может быть установлено: макс.8 символов.
• "Bootstrap Display" можно настроить как идеальный режим изображения.
• Четыре триггерных провода для камер. Если срабатывает триггер, изображение на мониторе переключается на подключенную камеру.
• Автоматическое сканирование и таймер
• Изображение на мониторе автоматически переключается на текущий канал
• Электропитание от 12 до 32 В
• Расстояние отображается при взгляде назад, стрелка отображается при повороте вправо и влево
• Может использоваться в помещении или на открытом воздухе для автомобилей или наблюдения
• Новый стиль, многофункциональность, простота сборки и удобство эксплуатации
• Специальная конструкция для использования в автомобилях

Технические характеристики

• Телевизионная система: PAL / NTSC
• Источник питания: 12 В ~ 32 В
• Содержание влаги: 20% ~ 80%
• Рабочая температура: -10 ° C ~ + 65 ° C
• Температура хранения: -30 ° C ~ + 80 ° C
• Видеовходы: 4 видеовхода для камер: Пиковое значение: 1 В Sp-Sp, сопротивление: 75 Ом.
• 1 вход DVD: пиковое значение: 1 В Sp-Sp, сопротивление: 75 Ом.
• Аудиовходы: 4 аудиовхода для камер: пиковое значение: 1 В Sp-Sp, сопротивление: 4,7 кОм
• 1 вход DVD: пиковое значение: 1 В Sp-Sp, сопротивление: 4,7 кОм
• Видеовыходы:
• 1 Выход видеосигнала записи: пиковое значение: 1 В Sp-Sp, сопротивление: 75 Ом
• 1 выход видео в реальном времени: пиковое значение: 1 В Sp-Sp, сопротивление: 75 Ом
• Аудиовыход: 1 аудиовыход записи: пиковое значение: 1 В Sp-Sp, сопротивление: 4,7 кОм
1-канальный аудиовыход в реальном времени: пик: 1 В (размах), сопротивление: 4,7 кОм

Детальный чертеж

Подключение
